Pedrollo F: rendimiento industrial para edificios y sistemas de gran caudal
Mar
La serie de Pedrollo F, agrupa electrobombas centrífugas normalizadas monoblock construidas bajo la norma EN 733 / DIN 24255, con caudales de hasta 6.000 l/min y alturas manométricas de hasta 98 m. Disponible en versiones monofásica (2.900 RPM), trifásica (2.900 y 1.450 RPM) y en acero inoxidable AISI 316. Cubre desde instalaciones civiles de mediana envergadura hasta sistemas industriales y de distribución en edificios de gran altura.
En instalaciones donde el volumen de agua a mover supera lo que una bomba periférica o autocebante puede entregar, las electrobombas centrífugas normalizadas representan el escalón técnico siguiente. Es por esto que la serie F de Pedrollo está diseñada para ese tramo: sistemas de distribución en edificios, redes de agua de proceso, grupos de presión industriales y aplicaciones agrícolas de gran escala. Así, con una línea que abarca desde 2 HP monofásicos hasta 50 HP trifásicos, conexiones bridadas normalizadas y motores de clase IE3, esta serie ofrece la versatilidad necesaria para cubrir proyectos de distintas magnitudes bajo un mismo estándar constructivo.
Qué define a una bomba centralizada normalizada
El término «normalizada» hace referencia a que las dimensiones de conexión, los planos de instalación y los parámetros de acoplamiento de la Serie F cumplen con la norma europea EN 733 (equivalente a la DIN 24255). Esto significa que cualquier modelo de la serie puede sustituirse o intercambiarse con equipos de otros fabricantes que cumplan la misma norma, sin modificar la tubería ni los anclajes de la instalación. Para proyectos de edificios y plantas industriales, esta intercambiabilidad simplifica el mantenimiento preventivo y los reemplazos de emergencia.
La configuración monoblock integra la bomba y el motor en un único conjunto sobre una base común, con acoplamiento directo entre el eje del motor y el impulsor. Esta disposición termina por eliminar el desalineamiento por montaje independiente y reduce los puntos de mantención respecto a un grupo con acoplamiento elástico separado.
Familias y prestaciones de la Serie F
La serie se organiza en tres grandes grupos según velocidad de giro y configuración:
- F 2.900 RPM monofásica (Fm): modelos Fm32/160 y Fm40/160 y Fm50/125, con potencias de 2 a 3 HP a 220 V. Orientados a instalaciones domésticas y civiles de menor escala.
- F 2.900 RPM trifásica: abarca desde el modelo F32/160C (2 HP) hasta el F80/200A (50 HP) a 380 V. Caudales de hasta 6.000 l/min y alturas de hasta 98 m. Motores de clase IE3 y protección IPX5 (IP55 en modelos F80).
- F4 1.450 RPM trifásica: gama de baja velocidad para aplicaciones donde se requiere menor ruido o mayor suavidad en el arranque. Potencias de 0,5 a 4 HP, conexiones desde 2″x1¼» hasta 3″x2½». Opera a 400/415 V.
- F inoxidable (sufijo -I): versiones en acero inoxidable AISI 316 ””cuerpo, impulsor, eje y sello de carburo de silicio”” para líquidos levemente agresivos o instalaciones con exigencias sanitarias. Modelos F50/160 y F65/125 disponibles en la línea de productos a pedido.
Características constructivas

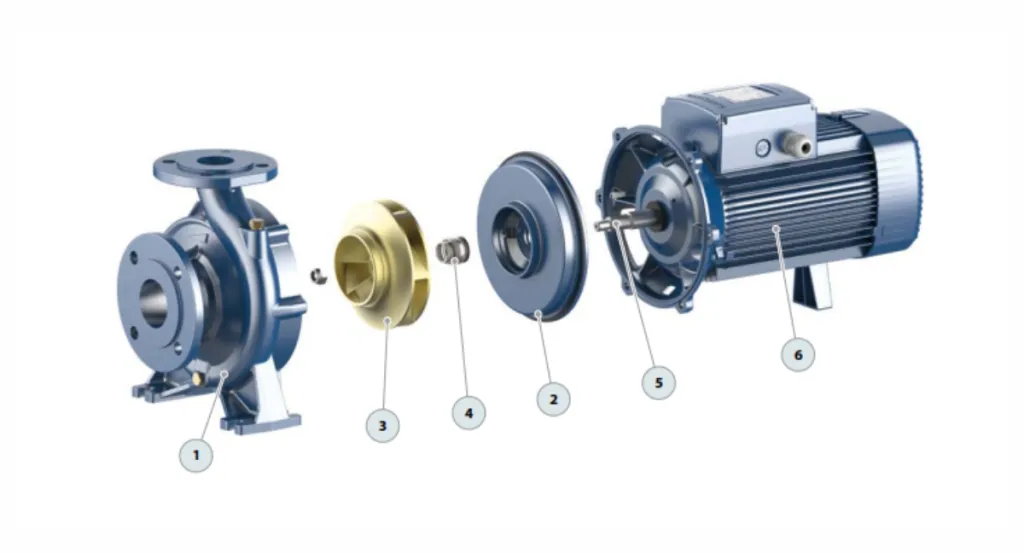

El cuerpo de la bomba es de hierro fundido con conexiones bridadas normalizadas (PN10), impulsor metálico y sellos mecánicos de grafito/cerámica. El eje del motor es de acero inoxidable AISI 430F, con aislamiento de clase F en el bobinado.
Los modelos trifásicos de la gama 2.900 RPM incorporan motores de alta eficiencia clase IE3, conforme a la norma IEC 60034-30-1, en servicio continuo S1. La protección es IPX5 para la línea F32 a F65, e IP55 para los modelos F80 de mayor potencia.
Aplicaciones en instalaciones de edificios
La Serie de la Pedrollo F está recomendada para bombear agua limpia y líquidos químicamente no agresivos con los materiales de la bomba. En el contexto de instalaciones en edificios y proyectos civiles, sus usos más frecuentes son:
- Distribución de agua potable en edificios de mediana y gran altura, donde el caudal demandado supera las capacidades de las series periféricas o de rodete simple.
- Grupos de presión industriales y comerciales que requieren caudales sostenidos en el rango de 600 a 6.000 l/min.
- Sistemas de riego agrícola de gran escala, donde la normalización de bridas facilita la integración con tuberías de proceso existentes.
- Procesos industriales que requieran suministro continuo de agua bajo condiciones controladas de caudal y presión.
Criterios de selección del modelo
La nomenclatura de la Serie F sigue la convención estándar de la norma EN 733: el primer número indica el diámetro nominal de la descarga en mm, y el segundo corresponde al diámetro nominal del impulsor en mm. Por ejemplo, el modelo F50/160 tiene descarga de DN50 (65×50 mm) e impulsor de 160 mm. Las letras A, B, C o D identifican el tamaño del impulsor dentro de una misma carcasa, donde A corresponde al impulsor mayor y por lo tanto a la curva de mayor altura y caudal.
Para una selección correcta es necesario definir el punto de operación de la instalación (caudal Q en m³/h y altura manométrica total H en metros) y contrastar ese punto con la curva H-Q del modelo, preferentemente ubicándolo en la zona de mayor eficiencia hidráulica (η). Como guía general por rango de instalación:
- Hasta 360 l/min: gama F32 y F40, monofásica o trifásica de baja potencia (2-5 HP).
- 360 a 2.600 l/min: gama F50, con potencias trifásicas de 3 a 10 HP.
- 2.600 a 6.000 l/min: gama F80, exclusivamente trifásica de 15 a 50 HP.
- Aplicaciones con exigencias sanitarias o de corrosión moderada: versiones -I en AISI 316, disponibles a pedido en modelos F50/160 y F65/125.
La Serie F de Pedrollo constituye la respuesta técnica cuando los requerimientos de caudal y presión de una instalación superan el rango de las bombas de uso doméstico. Su construcción bajo la norma EN 733 / DIN 24255 garantiza intercambiabilidad con el parque instalado existente, mientras que los motores IE3 y la amplia cobertura de potencias la posicionan como una opción eficiente y mantenible a largo plazo en proyectos civiles, industriales y de edificación.
