Pedrollo 2CP: mayor presión y caudal para sistemas exigentes

La serie de Pedrollo 2CP incorpora dos rodetes en lí­nea para duplicar la capacidad de presión respecto a las bombas de rodete simple, alcanzando alturas manométricas de hasta 112 m y caudales de hasta 450 l/min. Debido a esto, se vuelve la solución técnica indicada para distribución de agua en edificios con vaso de expansión, aumento de presión en redes y grupos contra incendios.

Cuando las bombas centrí­fugas de rodete simple no son suficientes para vencer las pérdidas de carga de una instalación, la tecnologí­a de doble rodete ofrece una alternativa directa: mayor altura manométrica con el mismo principio de funcionamiento centrí­fugo. Por eso, La serie Pedrollo 2CP está diseñada precisamente para ese escenario. Con sistemas de distribución doméstica, civil e industrial que requieren presiones elevadas, agua limpia o ligeramente agresiva, y operación continua con alta eficiencia. Con motores trifásicos de clase IE3 y cuerpos de hierro fundido, esta lí­nea cubre desde instalaciones residenciales hasta grupos de presión industriales.

Qué es y cómo funciona la bomba de doble rodete

A diferencia de las electrobombas centrí­fugas convencionales ””que utilizan un único rodete para impartir energí­a cinética al fluido””, la serie 2CP incorpora dos rodetes en disposición serie dentro del cuerpo hidráulico. El agua ingresa por el primer rodete, gana velocidad y presión, y pasa al segundo rodete que amplifica nuevamente esas condiciones antes de la descarga. Así­, el resultado es una curva H-Q con alturas manométricas prácticamente el doble de lo que lograrí­a el mismo motor con un solo rodete.

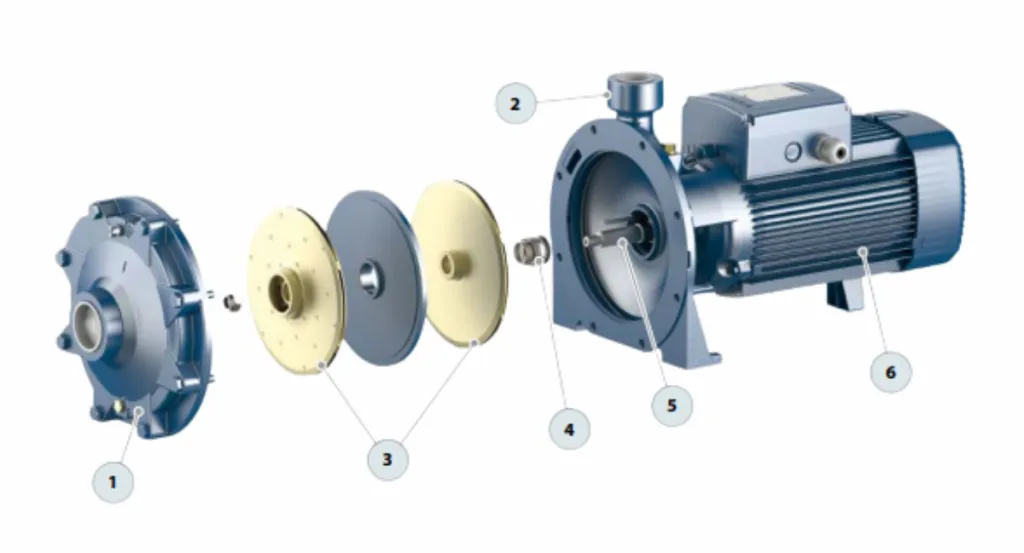

Los rodetes son de latón, mientras que el cuerpo de aspiración y el de impulsión son de hierro fundido con bocas roscadas ISO 228/1. El eje motor es de acero inoxidable AISI 431 y el sello mecánico varí­a según el modelo: FN-18 (í˜ 18 mm) para la gama 2CP 25, FN-20 (í˜ 20 mm) para la 2CP 32/200, FN-24 (í˜ 24 mm) para la 2CP 32/210, y FN-32 NU (í˜ 32 mm) para la 2CP 40/200. En todos los casos, los materiales del sello son grafito, cerámica y NBR.

Prestaciones técnicas de la serie 2CP

La lí­nea 2CP abarca seis familias de modelos operando a 60 Hz, con los siguientes rangos de rendimiento según el catálogo oficial Pedrollo:

• 2CP 25/14: hasta 100 l/min y 67 m de altura manométrica (modelo A, 1,5 kW / 2 HP trifásico).
• 2CP 25/16: hasta 160 l/min y 68 m de altura (modelo A, 2,2 kW / 3 HP trifásico).
• 2CP 32/200: hasta 250 l/min y 85 m de altura (modelo B, 4 kW / 5,5 HP trifásico).
• 2CP 32/210: hasta 250 l/min y 112 m de altura (modelo A, 7,5 kW / 10 HP trifásico).
• 2CP 40/180: hasta 450 l/min y 92 m de altura (modelo A, 7,5 kW / 10 HP trifásico).
• 2CP 40/200: hasta 450 l/min y 106 m de altura (modelo A, 11 kW / 15 HP trifásico).

Los lí­mites de utilización aplican para toda la serie: temperatura del lí­quido entre -10 °C y +90 °C, temperatura ambiente máxima de +40 °C, altura de aspiración manométrica hasta 7 m y presión máxima en el cuerpo de 10 bar.

Aplicaciones principales en edificios e instalaciones

La serie 2CP está recomendada para el bombeo de agua limpia y lí­quidos quí­micamente no agresivos con los materiales de la bomba. En el contexto de instalaciones en edificios, sus aplicaciones más frecuentes son:

• Distribución de agua potable en combinación con vaso de expansión: la bomba mantiene la presión de servicio en redes interiores compensando las variaciones de consumo.
• Aumento de presión en redes: cuando la presión de red es insuficiente para alimentar pisos altos o puntos de consumo distantes, la 2CP eleva la presión de servicio sin necesidad de un presóstato externo en instalaciones pequeñas.
• Grupos de extinción de incendios: la combinación de alto caudal y alta presión la hace apta para alimentar rociadores y bocas de incendio en instalaciones civiles e industriales.
• Uso industrial: procesos que requieran suministro continuo de agua limpia bajo condiciones de caudal y presión exigentes.

Motor eléctrico y versiones disponibles

Los modelos trifásicos de la serie 2CP operan a 220/380 V o 220/440 V a 60 Hz, y están equipados con motores de alta eficiencia clase IE3 conforme a la norma IEC 60034-30-1, en servicio continuo S1. Los modelos monofásicos (denominados 2CPm) operan a 220 V – 60 Hz con protección térmica del motor integrada en el bobinado.

La disponibilidad de versiones monofásicas cubre los modelos 2CP 25/14 y 2CP 25/16, con potencias entre 1,1 kW (1,5 HP) y 2,2 kW (3 HP). A partir de la gama 2CP 32/200 en adelante, la serie es exclusivamente trifásica, con potencias desde 3 kW (4 HP) hasta 11 kW (15 HP).

A pedido, los modelos están disponibles con sello mecánico especial, diferente voltaje o frecuencia, y protección IPX5 para los modelos 2CP 32/200, 2CP 32/210, 2CP 40/180 y 2CP 40/200.

Criterios de selección del modelo adecuado

Para seleccionar el modelo correcto dentro de la serie 2CP es necesario conocer el punto de operación de la instalación: el caudal requerido (Q) en l/min o m³/h y la altura manométrica total (H) en metros. Este punto debe quedar dentro de la curva H-Q del modelo elegido, preferentemente en la zona de mayor eficiencia hidráulica.

Como referencia de selección por tamaño de instalación:

• Instalaciones domésticas y pequeños edificios: gama 2CP 25 (monofásica o trifásica de baja potencia).
• Edificios medianos y uso civil: gama 2CP 32, con bocas DN 1½» y potencias de 3 a 7,5 kW.
• Edificios de gran altura o instalaciones industriales: gama 2CP 40, con bocas DN 2″ y potencias de hasta 11 kW.

La serie Pedrollo 2CP representa la evolución directa de las electrobombas centrí­fugas convencionales. Para aplicaciones donde la presión disponible de la red o la altura de la instalación superan las capacidades de un solo rodete. Su construcción en hierro fundido con eje inoxidable, motores IE3 y amplia cobertura de potencias la posicionan como una opción técnicamente sólida para proyectos de distribución hidráulica en edificios que demanden confiabilidad operacional a largo plazo.
