Bomba sumergible Pedrollo BC: drenaje de aguas residuales con rodete BICANAL y paso de sólidos de hasta 50 mm
Mar
La bomba sumergible Pedrollo BC sirve para lograr el drenaje de aguas residuales con rodete BICANAL y paso de sólidos hasta 50 mm, por esto reúne electrobombas sumergibles para drenaje de aguas sucias y residuales en aplicaciones domésticas, civiles e industriales. Su rodete BICANAL de acero inoxidable AISI 304 microfundido permite el paso de sólidos en suspensión de hasta 50 mm de diámetro con fibra corta. La gama cubre caudales de hasta 850 l/min y alturas de hasta 17 m, con potencias de 0,75 a 1,5 kW disponibles en versión monofásica y trifásica.
El drenaje de aguas residuales plantea exigencias que una bomba centrífuga convencional no puede resolver. El fluido puede contener sólidos en suspensión, fibras y lodos que bloquean los rodetes estándar y dañan los sellos en pocas horas de operación. La serie BC de Pedrollo fue diseñada específicamente para ese entorno.
Su rodete de geometría bicanal ””patentado y fabricado en acero inoxidable AISI 304 microfundido”” crea dos canales de paso amplios y simétricos que permiten el tránsito de sólidos de hasta 50 mm de diámetro sin obstrucción. El resultado es una bomba compacta, robusta y de bajo mantenimiento, adecuada para el drenaje de aguas residuales y fecales, aguas superficiales y aguas mixtas con lodos en viviendas unifamiliares, casas de campo y proyectos civiles e industriales.
El rodete BICANAL: por qué la geometría define el rendimiento
Un rodete centrífugo convencional tiene múltiples canales de paso estrechos. Esa geometría es eficiente para agua limpia, pero se bloquea con facilidad ante sólidos o fibras. El rodete BICANAL resuelve ese problema con solo dos canales de gran sección, lo que garantiza un paso libre y continuo para partículas de hasta 50 mm de diámetro con fibra corta.
La geometría bicanal no solo evita obstrucciones. Al ser fabricada en acero inoxidable AISI 304 mediante proceso de microfundición, el rodete alcanza tolerancias dimensionales precisas que se traducen en mayor eficiencia hidráulica y menor turbulencia. Eso permite que la BC consiga altas prestaciones ””hasta 850 l/min de caudal”” con potencias relativamente bajas para su tamaño, entre 0,75 y 1,5 kW.
Modelos y prestaciones
La serie BC comprende tres modelos, todos con boca de descarga de 2″ roscada según ISO 228/1 y paso de sólidos de hasta í˜ 50 mm:
- BC 10/50 (0,75 kW – 1 HP): altura máxima de 12 m y caudal máximo de 600 l/min. Es el modelo de entrada de la gama. El cable de alimentación estándar tiene 5 m de longitud.
- BC 15/50 (1,1 kW – 1,5 HP): altura máxima de 15 m y caudal máximo de 750 l/min. Ofrece mayor presión que el BC 10/50 con un incremento moderado de potencia. Cable de 10 m de longitud.
- BC 20/50 (1,5 kW – 2 HP): altura máxima de 17 m y caudal máximo de 850 l/min. Es el modelo de mayor prestación de la serie. Cable de 10 m de longitud.
Los tres modelos están disponibles en versión monofásica (BCm, 220 V o 110 V – 60 Hz) y trifásica (BC, 380 V o 440 V – 60 Hz). La versión monofásica incluye interruptor con flotador de serie, lo que permite el arranque y paro automático en función del nivel del líquido.

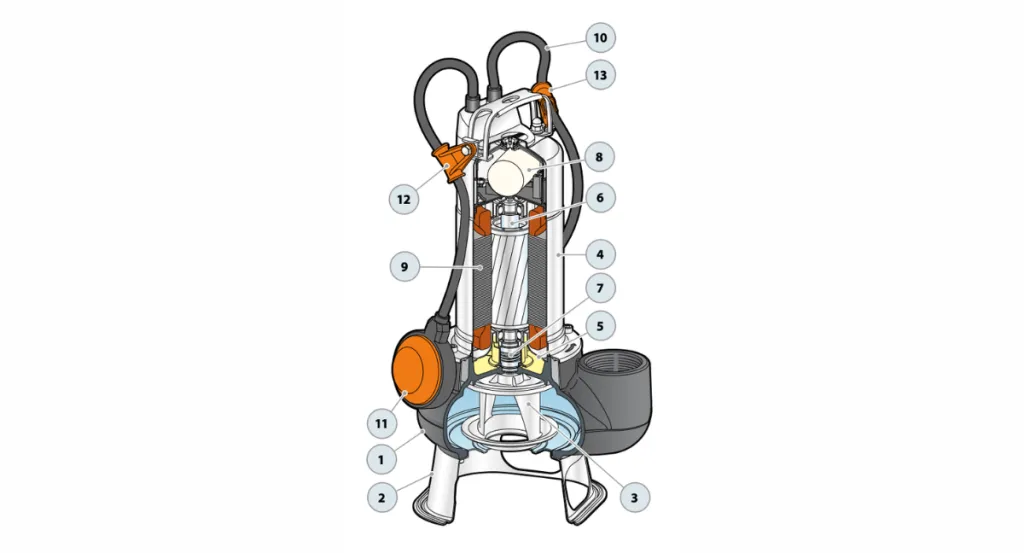

Materiales y construcción
El cuerpo de la bomba es de hierro fundido con tratamiento de cataforesis. Ese proceso de electrodeposición catódica aplica una capa de pintura epoxi uniforme sobre toda la superficie, incluidas las cavidades internas de difícil acceso con métodos convencionales. El resultado es una alta resistencia a la corrosión por contacto prolongado con aguas residuales.
La base, la camisa del motor y el eje son de acero inoxidable AISI 304 y AISI 431 respectivamente. La tapa del motor es de AISI 304 en el modelo BC 10/50, y de hierro fundido con cataforesis en los modelos BC 15/50 y BC 20/50.
El sellado del eje se resuelve con un doble sello mecánico en cámara de aceite, modelo MG1-14D SIC (í˜ 14 mm). El sello del lado motor es de carburo de silicio, grafito y NBR. El del lado bomba ””el que está en contacto directo con el fluido bombeado”” es de carburo de silicio en ambas caras, lo que le confiere mayor resistencia al desgaste abrasivo causado por los sólidos en suspensión.
Motor, cable y dispositivos de seguridad
El motor opera con aislamiento de clase F y protección IP X8, certificado para inmersión continua. Los modelos monofásicos incorporan protección térmica integrada en el bobinado, que desconecta el equipo ante una sobrecarga y permite el rearme automático.
El cable de alimentación es tipo H07 RN-F. Su característica más relevante es el encapsulado con resina epoxi tanto en la zona del pasacables como en el punto donde los conductores salen de la vaina. Ese tratamiento garantiza un aislamiento absoluto frente a la humedad y la entrada de agua, dos riesgos inherentes al entorno de instalación de una bomba de drenaje. Los modelos monofásicos incluyen enchufe Schuko.
La versión monofásica incorpora también un dispositivo basculante para el cable del flotador (patente IT0001428923) y un dispositivo antidesgarro para el cable de alimentación (patente EP2313658). El dispositivo antidesgarro absorbe las tensiones mecánicas sobre el cable en los movimientos del flotador, lo que reduce el riesgo de daño al aislamiento en uso prolongado.
Instalación y criterios de selección
La BC puede operar sumergida hasta 5 m de profundidad bajo el nivel del agua, con el cable de longitud adecuada. Para el servicio continuo, debe respetarse la inmersión mínima establecida por Pedrollo: 290 mm para el BC 10/50, 330 mm para el BC 15/50 y 360 mm para el BC 20/50. Esos valores garantizan que el motor permanezca siempre refrigerado por el líquido.
Para seleccionar el modelo, el criterio principal es la altura manométrica total de la instalación ””distancia vertical más pérdidas de carga en la tubería”” y el caudal requerido. El BC 10/50 es adecuado para pozos de bombeo de pequeño volumen con alturas de hasta 12 m. Por lo que el BICANAL 15/50 amplía el campo de operación a 15 m. El 20/50 cubre las aplicaciones más exigentes de la gama, hasta 17 m y 850 l/min.
En instalaciones donde el nivel del líquido varía constantemente ””como fosas sépticas o pozos de bombeo domésticos””, la versión monofásica con flotador integrado simplifica la instalación al eliminar la necesidad de un cuadro de control externo para el arranque automático.
La serie BC de Pedrollo concentra en un formato compacto los elementos necesarios para el drenaje eficiente de aguas residuales en entornos exigentes. Su rodete BICANAL patentado resuelve el principal problema de las bombas de drenaje convencionales: la obstrucción por sólidos. El doble sello de carburo de silicio protege el motor del desgaste abrasivo. El cable encapsulado con resina epoxi asegura el aislamiento eléctrico en condiciones de inmersión prolongada. En conjunto, es una solución diseñada para trabajar en las condiciones más difíciles con el mínimo mantenimiento.
