Bomba sumergible Pedrollo 4SR: alta presión y gran caudal para pozos profundos en aplicaciones domésticas, civiles e industriales
Mar
La serie Bomba sumergible Pedrollo 4SR reúne electrobombas sumergibles de 4″ con cuerpo microfundido en acero inoxidable AISI 304, disponibles en versiones monofásica y trifásica. Cubre caudales de hasta 550 l/min y alturas de hasta 447 m. La subfamilia 4SR-S incorpora un sistema hidráulico patentado de rodetes flotantes con resistencia a la arena diez veces superior a la de otras bombas del mercado, además de un inductor de cebado que permite operar en pozos con presencia de gas o aire en el agua.
Cuando una instalación exige extraer agua desde pozos profundos con caudales elevados, las bombas monobloque de baja potencia quedan fuera de rango. En esos contextos ””redes de distribución civil, sistemas de presurización industrial, riego agrícola a gran escala”” se necesita una bomba multicelular sumergible capaz de combinar alta presión, gran caudal y durabilidad en condiciones de agua no siempre perfecta.
La serie 4SR de Pedrollo fue diseñada para ese segmento. Ofrece desde 7 hasta 105 familias de caudal en su versión 4SR-S y familias de 60 a 105 en la versión 4SR-N, con motores de 0,37 a 10 kW disponibles en configuración monofásica y trifásica. La construcción íntegramente en acero inoxidable, los rodamientos de AISI 316L recubiertos de óxido de cromo y el inductor de cebado patentado hacen de la 4SR una opción robusta para instalaciones que demandan fiabilidad a largo plazo.
Dos líneas para una misma familia: 4SR-S y 4SR-N
La serie 4SR se divide en dos líneas según el nivel de protección frente a la arena y el material de los rodetes. Ambas comparten cuerpo de impulsión microfundido en AISI 304, difusores de Norylâ„¢, cajas porta etapas y eje en AISI 304, y rodamientos de AISI 316L recubiertos de óxido de cromo.
La línea 4SR-S está equipada con rodetes de Delrin® y el sistema hidráulico patentado de rodetes flotantes independientes. Ese sistema, protegido por las patentes europeas EP3123031 y EP2419642, permite que las partículas de arena atraviesen la hidráulica sin bloquear ni desgastar los rodetes.
Según Pedrollo, la resistencia al desgaste causado por arena es diez veces superior a la de otras bombas del mercado. Adicionalmente, la 4SR-S incorpora de serie un inductor patentado que garantiza alta capacidad de cebado en pozos con presencia de gas o aire mezclado en el agua. Admite hasta 200 g/m³ de arena en suspensión y puede instalarse hasta 200 m de profundidad bajo el nivel del agua.
La línea 4SR-N está optimizada para caudales mayores. Sus rodetes son de Norylâ„¢ en lugar de Delrin®. El límite de arena es algo más conservador, hasta 150 g/m³, pero su campo de caudales se extiende hasta 550 l/min. Comparte el mismo límite de profundidad de instalación que la 4SR-S: 200 m bajo el nivel del agua.
Familias de caudal y prestaciones
Cada familia de la serie 4SR se identifica por el número de litros por minuto de referencia. El número de etapas dentro de cada familia determina la altura manométrica. La combinación de ambos parámetros permite cubrir prácticamente cualquier punto de operación en aplicaciones de pozo profundo.
Línea 4SR-S:
- 4SR 7G-S: caudal nominal hasta 40 l/min, altura máxima de 340 m (modelo 7G/30-S). Potencias de 0,37 a 2,2 kW. Es la familia de mayor altura de la línea -S.
- 4SR 10G-S: caudal hasta 55 l/min, altura máxima de 447 m (modelo 10G/50-S, 3,7 kW). Es el modelo de mayor altura de toda la serie 4SR.
- 4SR 13G-S: caudal hasta 75 l/min, altura máxima de 398 m (modelo 13G/50-S, 3,7 kW).
- 4SR 25G-S: caudal hasta 130 l/min, altura máxima de 393 m (modelo 25G/75-S, 5,5 kW).
- 4SR 33G-S: caudal hasta 200 l/min, altura máxima de 343 m (modelo 33G/100-S, 7,5 kW).
- 4SR 45G-S: caudal hasta 240 l/min, altura máxima de 286 m (modelo 45G/100-S, 7,5 kW).
Línea 4SR-N:
- 4SR 60G-N: caudal hasta 300 l/min, altura máxima de 263 m (modelo 60G/100-N, 7,5 kW). Eficiencia de hasta 66%.
- 4SR 75G-N: caudal hasta 350 l/min, altura máxima de 228 m (modelo 75G/100-N, 7,5 kW). Eficiencia de hasta 69%.
- 4SR 90G-N: caudal hasta 430 l/min, altura máxima de 215 m (modelo 90G/100-N, 7,5 kW). Eficiencia de hasta 69%.
- 4SR 105G-N: caudal hasta 550 l/min, altura máxima de 164 m (modelo 105G/100-N, 7,5 kW). Es la familia de mayor caudal de toda la serie. Eficiencia de hasta 70%.
Adicionalmente, existe la línea 4SR (sin sufijo) con familias 60G, 75G y 90G en versión trifásica, que cubre caudales de hasta 450 l/min y alturas de hasta 238 m.

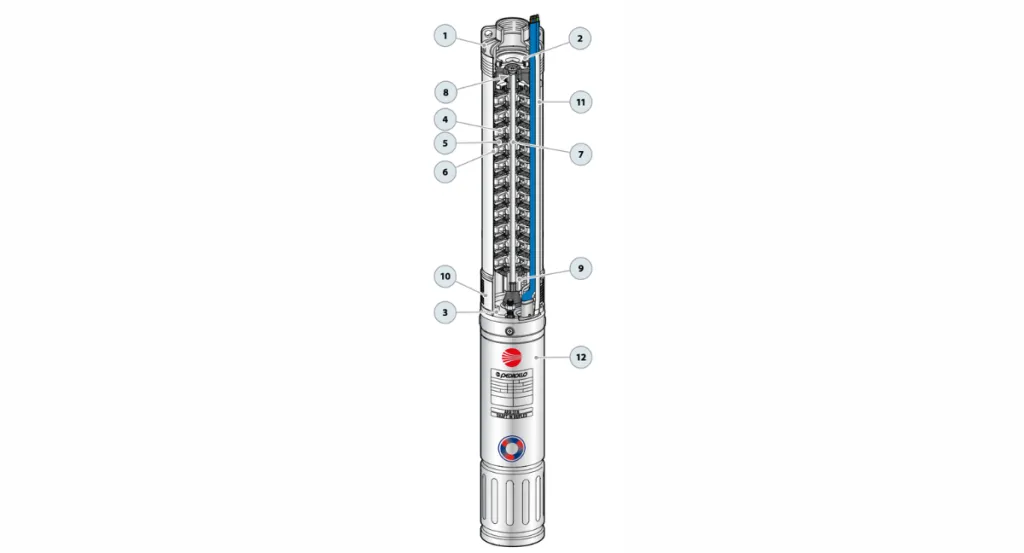

Materiales y construcción
El cuerpo de impulsión es de acero inoxidable microfundido AISI 304, con roscado según ISO 228/1. El proceso de microfundición permite obtener geometrías hidráulicas más precisas que la fundición convencional, lo que contribuye al alto rendimiento de la serie.
Los rodamientos de la bomba son de acero inoxidable AISI 316L recubiertos de óxido de cromo. Ese recubrimiento aumenta significativamente la dureza superficial y la resistencia al desgaste abrasivo, lo que resulta crítico en pozos con arena. El soporte está dimensionado según las normas NEMA, lo que garantiza la compatibilidad con motores de distintos fabricantes en aplicaciones que así lo requieran.
La válvula de retención integrada es de acero inoxidable AISI 304. El filtro, el protector de cable y las cajas porta etapas son también de AISI 304. El motor es el modelo 4PD de Pedrollo, sumergible en baño de aceite atóxico rebobinable, con protección IP X8 y servicio continuo S1.
Motor, disponibilidad monofásica y trifásica, y cable
La serie 4SR está disponible en versión monofásica (220 V – 60 Hz) y trifásica (380 V – 60 Hz). Los modelos monofásicos incluyen el condensador en el embalaje. Los modelos trifásicos de mayor potencia ””de 3 a 7,5 kW”” no llevan condensador, ya que no lo requieren por su configuración de red.
El cable de alimentación incluido tiene una longitud de 2 m para potencias de 0,75 a 2,2 kW, y de 3,6 m para potencias de 3 a 7,5 kW. A diferencia de la serie 4-Block, el cable de la 4SR no está certificado para agua potable de serie, por lo que su uso en redes de consumo humano debe verificarse con el instalador.
Para potencias de 3 kW en adelante instaladas en depósitos, ríos o lagos, Pedrollo recomienda el uso de una camisa de refrigeración externa. Esa camisa crea un flujo de agua alrededor del motor que evita el sobrecalentamiento cuando la bomba no está en un pozo y el agua no circula naturalmente a su alrededor.
Aplicaciones y criterios de selección
La serie 4SR está recomendada para agua limpia en aplicaciones domésticas, civiles e industriales: distribución de agua en combinación con autoclaves, riego, instalaciones de lavado y aumento de presión. La instalación requiere pozos con diámetro mínimo de 4″ (100 mm).
La elección entre 4SR-S y 4SR-N depende principalmente del contenido de arena del pozo y del caudal requerido. Para pozos con arena hasta 200 g/m³ y caudales de hasta 240 l/min, la línea 4SR-S es la opción adecuada. Para pozos con arena hasta 150 g/m³ y caudales superiores ””hasta 550 l/min””, la línea 4SR-N ofrece un campo de prestaciones más amplio y eficiencias de hasta 70%.
Dentro de cada línea, el criterio de selección sigue la misma lógica que en toda la familia de bombas multicelulares Pedrollo: la familia define el caudal de operación y el número de etapas determina la altura manométrica. En instalaciones con pozos de gas o aire mezclado en el agua, la versión 4SR-S es la única opción, gracias a su inductor de cebado patentado.
La serie 4SR representa la propuesta de Pedrollo para pozos profundos con exigencias de caudal y presión que superan lo que una bomba monobloque puede ofrecer. Su construcción microfundida en AISI 304, los rodamientos de AISI 316L con recubrimiento de óxido de cromo y el sistema de rodetes flotantes patentado en la línea 4SR-S la posicionan como una solución de alta durabilidad.
Con un campo de prestaciones que abarca desde instalaciones domésticas de pequeño caudal hasta sistemas industriales y agrícolas de gran escala, y con disponibilidad monofásica y trifásica en la mayor parte de sus modelos, la 4SR cubre un espectro muy amplio de necesidades dentro de un mismo formato de 4″.
